Внешний вид: янтарно-коричневая жидкость
Производительность: отличная термостойкость и химическая стойкость. Отвержденная смола обладает хорошей термостойкостью и химической стабильностью. Покрытый медью ламинат в основном используется для защиты от ультрафиолетовых лучей.
Относительная молекулярная масса: 422;
Фактический продукт общий эпоксидный эквивалент: 117 ~ 134 г / моль;
Эпоксидная масса: 0,75 ~ 0,85 моль / 100 г;
Соответствующая чистота: 0,8 ~ 0,9 (относительное содержание единицы массы AG80);
Эпоксидная смола типа диглицидиламина характеризуется низкой полифункциональностью, низкой вязкостью, высокой активностью, сильной адгезией, высокой плотностью сшивания отвержденного продукта, низкой усадкой, превосходными механическими свойствами, термостойкостью и коррозионной стойкостью. Тем не менее, он плох по теплостойкости и влагостойкости.
Активность в 10 раз превышает активность эпоксидной смолы типа бисфенола А, а третичный амин способствует раскрытию кольца эпоксидной группы. Он отверждается диаминодифенилсульфоном в качестве отвердителя (DDS) и имеет модуль упругости при растяжении 3,7 GPa, коэффициент теплового расширения 5,7 × 10 К, высокую термостойкость и Tg около 246 ° С. Трифторид-моноэтиламин бора действует как промотор для ускорения реакции отверждения.

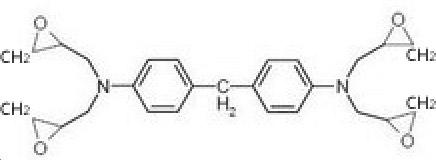

Эпоксидная смола 4,4'-диаминодифенилметана, промышленно выпускаемая эпоксидная смола типа тетраглицидиламина, имеет фактическую функциональность около 3-3,5. Его можно отверждать ароматическими аминами, ангидридами кислот, дициандиамидом и имидазолом. Высокопроизводительные композиты из углеродного волокна могут быть изготовлены с отличной адгезией, термостойкостью и высоким модулем упругости. Комплексная система этиламин 4,4'-диаминодифенилметан-эпоксидная смола / 4,4'-диаминодифенилсульфон / трифторид бора стала типичной матричной системой для композитов из углеродного волокна, отверждаемых при температуре 170 градусов. Он использовался в качестве композитного материала для композитных конструкций и аэрокосмических конструкционных композитов. 1Он также может быть использован в качестве проводящего клея для термостойких клеев. Термическое старение термостойкого клея на 4,4'-диаминодифенилметановой эпоксидной смоле с использованием в качестве отвердителя 4,4'-диаминодифенилметана.
